Comment choisir votre compensateur de dilatation ?

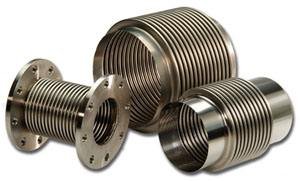

Les compensateurs métalliques, ou joints de dilatation métalliques, jouent un rôle crucial dans la conception des installations industrielles. Ils permettent d'absorber les mouvements liés à la dilatation thermique, aux vibrations, aux contraintes et aux déformations, assurant ainsi le bon fonctionnement des installations. Pour une utilisation optimale des compensateurs métalliques, la définition précise de vos besoins est essentielle. Les experts GFLOW vous aident à choisir votre compensateur de dilatation, en vous posant les bonnes questions.
Bien choisir votre compensateur de dilatation : ce qu'il faut savoir
- Analyse des conditions de fonctionnement
Avant tout, analysez minutieusement les conditions de fonctionnement de votre système de tuyauterie. Prenez en compte des facteurs tels que la température de fonctionnement, la pression, les contraintes, les vibrations et d'autres éléments susceptibles d'influencer votre tuyauterie. Identifiez les zones potentielles de mouvements ou de déformations.
- Étude des caractéristiques de votre installation
Examinez attentivement les propriétés du matériau de vos tuyaux (acier, acier inoxydable, plastique, etc.) ainsi que la longueur des tuyaux. Les matériaux réagissent différemment aux variations de température, il est donc essentiel de les prendre en considération.
- Détermination des mouvements attendus
En fonction de votre analyse des conditions de fonctionnement, définissez les types de mouvements anticipés, tels que la dilatation thermique, la contraction, la flexion ou la torsion. Ces mouvements dépendront de la conception de votre système.
- Sélection des matériaux
Choisissez le matériau du compensateur métallique en fonction de la compatibilité chimique, des températures de fonctionnement et des contraintes mécaniques. Les aciers inoxydables, les alliages de nickel, et d'autres matériaux sont couramment utilisés en fonction des besoins spécifiques.
- Calcul de la course nécessaire
Calculez la course ou le déplacement maximal requis pour absorber les mouvements anticipés. Cette étape détermine la taille du compensateur nécessaire pour garantir une performance optimale.
- Gestion des contraintes structurelles
Evaluez les contraintes sur la structure qui peuvent résulter des mouvements des tuyaux. Les compensateurs doivent être conçus de manière à minimiser ces contraintes, garantissant ainsi la sécurité et la durabilité du système.
- Conformité aux normes et réglementations
Assurez-vous que les spécifications du compensateur métallique respectent les normes et réglementations locales et industrielles en vigueur.
Voici quelques-uns des codes et normes couramment utilisés pour les compensateurs métalliques :
* ASME B31.1 : c'est un code de construction pour les tuyauteries de centrales électriques. Il contient des informations sur la conception, la fabrication et l'installation des compensateurs de dilatation dans les systèmes de tuyauterie de centrales électriques.
* ASME B31.3 : il s'agit d'un code de construction pour les tuyauteries de procédé. Il couvre les systèmes de tuyauterie dans diverses industries et comprend des dispositions pour les compensateurs de dilatation.
* EN 14917 : cette norme européenne spécifie les exigences relatives aux compensateurs de dilatation métalliques pour les applications industrielles. EJMA (Expansion Joint Manufacturers Association) : Bien qu'il ne s'agisse pas d'un code de construction officiel, l'EJMA est une association qui publie des normes et des recommandations pour les fabricants de compensateurs métalliques. Ses normes sont souvent référencées dans l'industrie.
* ISO 10380 : cette norme internationale traite des tuyaux flexibles en acier inoxydable, y compris les compensateurs, et établit des exigences pour leur conception, leur fabrication et leur contrôle.
* ASTM E139 : il s'agit d'une norme ASTM qui spécifie les méthodes de test pour les compensateurs de dilatation métalliques.
Il est essentiel de se référer aux codes et normes appropriés en fonction de votre emplacement géographique et de l'application spécifique. Les codes de construction fournissent des directives détaillées sur la conception, la fabrication, l'inspection et la documentation des compensateurs métalliques, garantissant leur sécurité et leur efficacité dans un contexte donné.
- Maintenance et durabilité
Tenez compte de la facilité de maintenance et de la durabilité des compensateurs métalliques. Les matériaux et les conceptions doivent permettre une longue durée de vie sans nécessiter de maintenance excessive, réduisant ainsi les coûts d'exploitation.
Si nécessaire, optez pour le sur-mesure !
Contactez les équipes GFLOW pour obtenir des conseils précieux sur la sélection et la conception des compensateurs. En vous reposant l'expertise de nos spécialistes, vous aurez l'assurance d'acquérir des compensateurs parfaitement adaptés aux caractéristiques de votre installation : et, si nécessaire, nous pourrons vous proposer des produits sur mesure, conçus spécifiquement pour répondre à vos besoins, y compris les plus spécifiques.
